สลิงลวดวงกลม รุ่น "ESE" พลังการยกเหนือระดับ รับน้ำหนักสูงสุด 61.2 ตัน
Wire Rope Endless Sling (Model: ESE) - Capacity 1.5 to 61.2 Tons

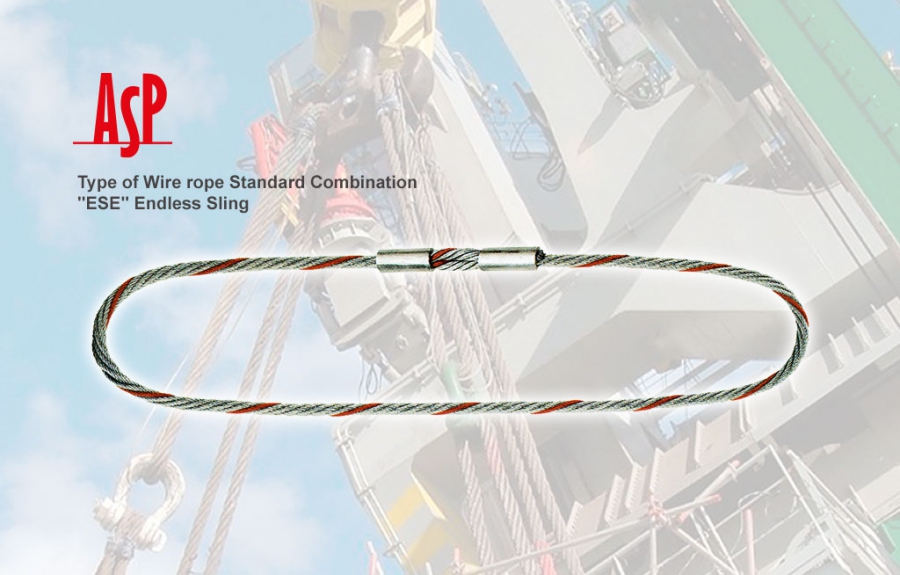

สลิงลวดวงกลม รุ่น "ESE" (Wire Rope Endless Sling) คือนวัตกรรมการยกที่ออกแบบมาเพื่อจัดการกับชิ้นงานที่มีน้ำหนักมหาศาลโดยเฉพาะ ด้วยโครงสร้างลวดสลิงที่ทำเป็นวงกลมต่อเนื่อง (Endless) และอัดปลอกอลูมิเนียมด้วยเครื่องจักรแรงดันสูง ทำให้ไม่มีจุดอ่อนที่ปลายสลิงเหมือนรุ่นทั่วไป ส่งผลให้รับน้ำหนักได้สูงขึ้นเป็นเท่าตัวเมื่อเทียบกับขนาดลวดที่เท่ากัน เหมาะอย่างยิ่งสำหรับการยกแบบคล้องรัด (Choker Hitch) หรือยกแบบตะกร้า (Basket Hitch) ในงานอุตสาหกรรมหนัก งานวางท่อขนาดใหญ่ และงานยกเครื่องจักรที่มีพิกัดน้ำหนักสูงพิเศษ
ความเหนือชั้นของสลิงลวดวงกลม รุ่น "ESE":
- ✅ Maximum Load Efficiency: รับน้ำหนักได้สูงกว่าสลิงลวดเส้นเดี่ยวในขนาดลวดที่เท่ากัน ช่วยประหยัดขนาดลวดแต่ได้พิกัดยกที่เพิ่มขึ้น
- ✅ Seamless Load Distribution: รูปทรงวงกลมช่วยให้กระจายแรงดึงได้สม่ำเสมอ ลดการบิดตัวของเส้นลวดขณะรับภาระหนัก
- ✅ Ideal for Choking: ออกแบบมาเพื่อการยกแบบคล้องรัดชิ้นงานโดยเฉพาะ ให้ความมั่นคงสูงและป้องกันชิ้นงานลื่นไถลได้ดีเยี่ยม
- ✅ Heavy Duty Swaging: อัดปลอกอลูมิเนียมเกรดพิเศษด้วยมาตรฐานอุตสาหกรรม มั่นใจได้ในความปลอดภัย 100%
- ✅ Versatile Size Range: มีขนาดลวดให้เลือกตั้งแต่ 8 มม. ถึง 50 มม. รองรับพิกัดน้ำหนักตั้งแต่ 1.5 ตัน จนถึง 61.2 ตัน
ตารางพิกัดการรับน้ำหนัก สลิงลวดวงกลม (Endless Sling Capacity Chart)
| Rope Ø Diameter | Approx. Weight kg/100m. | Minimum Breaking Load Tonnes | Safe Working Load ( S.W.L. ) / W.L.L. (Tonnes) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| mm. | inch | Straight lift | Choker lift | 2 Legged Basket lift | 2 Legged 0-30° | 2 Legged 45-60° | 3&4 Legged 0-30° | 3&4 Legged 45-60° | ||
| 8 | 5/16" | 26.00 | 7.48 | 1.50 | 1.05 | 2.99 | 2.09 | 1.50 | 3.17 | 2.24 |
| 9 | 3/8" | 33.00 | 9.46 | 1.89 | 1.32 | 3.78 | 2.65 | 1.89 | 4.01 | 2.84 |
| 10 | 3/8" | 39.80 | 11.7 | 2.34 | 1.64 | 4.68 | 3.28 | 2.34 | 4.96 | 3.51 |
| 11 | 7/16" | 50.00 | 14.67 | 2.93 | 2.05 | 5.87 | 4.11 | 2.93 | 6.22 | 4.40 |
| 12 | 1/2" | 57.50 | 16.86 | 3.37 | 2.36 | 6.74 | 4.72 | 3.37 | 7.15 | 5.06 |
| 13 | 1/2" | 68.70 | 19.62 | 3.92 | 2.75 | 7.85 | 5.49 | 3.92 | 8.32 | 5.89 |
| 14 | 9/16" | 78.90 | 23.04 | 4.61 | 3.23 | 9.22 | 6.45 | 4.61 | 9.77 | 6.91 |
| 16 | 5/8" | 102.00 | 29.88 | 5.98 | 4.18 | 11.95 | 8.37 | 5.98 | 12.67 | 8.96 |
| 18 | 11/16" | 130.00 | 37.80 | 7.56 | 5.29 | 15.12 | 10.58 | 7.56 | 16.03 | 11.34 |
| 19 | 3/4" | 145.50 | 42.66 | 8.53 | 5.97 | 17.06 | 11.94 | 8.53 | 18.09 | 12.80 |
| 20 | 3/4" | 160.00 | 46.80 | 9.36 | 6.55 | 18.72 | 13.10 | 9.36 | 19.84 | 14.04 |
| 22 | 7/8" | 200.00 | 58.68 | 11.74 | 8.22 | 23.47 | 16.43 | 11.74 | 24.88 | 17.60 |
| 24 | 15/16" | 230.00 | 64.80 | 12.96 | 9.07 | 25.92 | 18.14 | 12.96 | 27.48 | 19.44 |
| 25 | 1" | 250.00 | 72.90 | 14.58 | 10.21 | 29.16 | 20.41 | 14.58 | 30.91 | 21.87 |
| 28 | 1-1/8" | 315.00 | 91.80 | 18.36 | 12.85 | 36.72 | 25.70 | 18.36 | 38.92 | 27.54 |
| 30 | 1-3/16" | 358.00 | 105.30 | 21.06 | 14.74 | 42.12 | 29.48 | 21.06 | 44.65 | 31.59 |
| 32 | 1-1/4" | 400.00 | 119.88 | 23.98 | 16.78 | 47.95 | 33.57 | 23.98 | 50.83 | 35.96 |
| 35 | 1-3/8" | 490.00 | 143.46 | 28.69 | 20.08 | 57.38 | 40.17 | 28.69 | 60.83 | 43.04 |
| 36 | 1-3/8" | 520.00 | 147.60 | 29.52 | 20.66 | 59.04 | 41.33 | 29.52 | 62.58 | 44.28 |
| 38 | 1-1/2" | 580.00 | 169.20 | 33.84 | 23.69 | 67.68 | 47.38 | 33.84 | 71.74 | 50.76 |
| 40 | 1-19/32" | 640.00 | 187.20 | 37.44 | 26.21 | 74.88 | 52.42 | 37.44 | 79.37 | 56.16 |
| 44 | 1-3/4" | 775.00 | 225.00 | 45.00 | 31.50 | 90.00 | 63.00 | 45.00 | 95.40 | 67.50 |
| 48 | 1-7/8" | 920.00 | 270.00 | 54.00 | 37.80 | 108.00 | 75.60 | 54.00 | 114.48 | 81.00 |
| 50 | 2" | 1,000.00 | 306.00 | 61.20 | 42.84 | 122.40 | 85.68 | 61.20 | 129.74 | 91.80 |
⚙️ รหัสรุ่น: ESE (Endless Sling)
⚙️ ขนาดลวด: 8 mm. - 50 mm.
⚙️ พิกัดรับน้ำหนัก (WLL): 1.5 - 61.2 ตัน
⚙️ ลักษณะการทำห่วง: วงกลมต่อเนื่องอัดปลอกอลูมิเนียม
⚙️ รูปแบบการยก: คล้องรัด (Choker), ยกตะกร้า (Basket)
⚙️ การใช้งาน: ยกเครื่องจักร, ท่อเหล็ก, งานโครงสร้างหนัก
