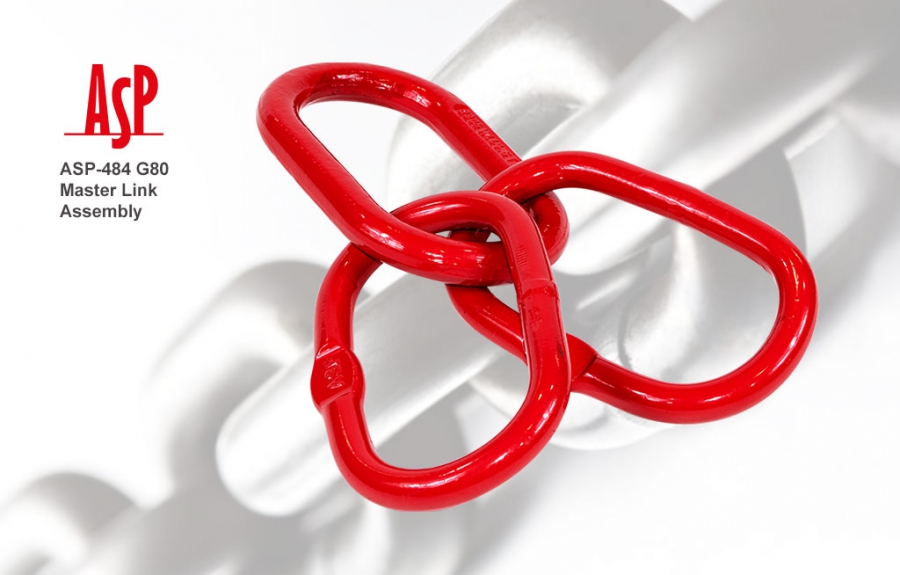

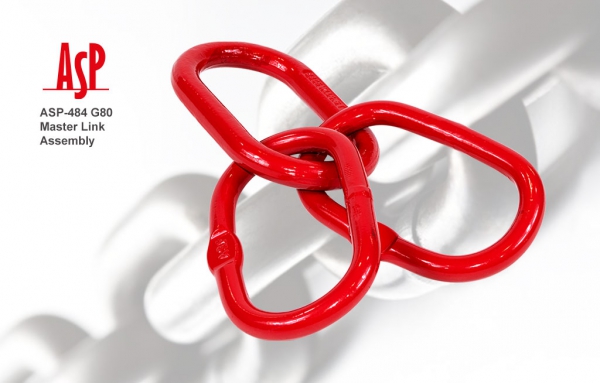

ห่วงแม่ลูกมาสเตอร์ลิงค์ G80 สำหรับประกอบชุดโซ่ยก 3 ขา และ 4 ขา
Master Link Assembly Grade 80 (Model: ASP-484) Capacity 4.6 - 84.7 Tons
ห่วงแม่ลูกมาสเตอร์ลิงค์ G80 (ASP-484) หรือ Master Link Assembly คืออุปกรณ์เชื่อมต่อชุดยกเกรดพรีเมียมที่ออกแบบมาสำหรับการรวมชุดโซ่ยก (Chain Sling) แบบหลายขา (3-Leg และ 4-Leg) โดยเฉพาะ โครงสร้างประกอบด้วยห่วงแม่ขนาดใหญ่และห่วงลูกคู่ช่วยในการกระจายแรงดึงให้เกิดความสมดุลในทุกจุดยก ผลิตจากเหล็กอัลลอยเกรด 80 คุณภาพสูง ผ่านกรรมวิธีการตีขึ้นรูป (Forged) และชุบเคลือบผิวสีแดงเพื่อความทนทานต่อการกัดกร่อน พร้อมปั๊มสัญลักษณ์บอกพิกัดการรับน้ำหนักชัดเจน มั่นใจในความปลอดภัยระดับมาตรฐานสากล
จุดเด่นของห่วงแม่ลูก ASP-484 (Master Link Assembly):
- ✅ Multi-Leg Specialized: ออกแบบมาเพื่อประกอบชุดยก 3 ขา (Triple Leg) และ 4 ขา (Quadruple Leg) โดยเฉพาะ
- ✅ Balanced Loading: ห่วงรอง (Sub-links) ช่วยจัดระเบียบและกระจายแรงดึงให้ทุกขาโซ่ทำงานได้อย่างเต็มประสิทธิภาพ
- ✅ High Capacity: รองรับพิกัดงานยกหนักพิเศษได้สูงสุดถึง 84.7 ตัน
- ✅ Extreme Durability: ผลิตจาก Forged Alloy Steel เกรด 80 ทนทานต่อแรงบิด แรงกระชาก และงานหนักต่อเนื่อง
- ✅ Safety Verified: มั่นใจด้วยค่า Safety Factor 4:1 และผ่านการทดสอบ Proof Load ที่ 2 เท่าของพิกัดยกจริง

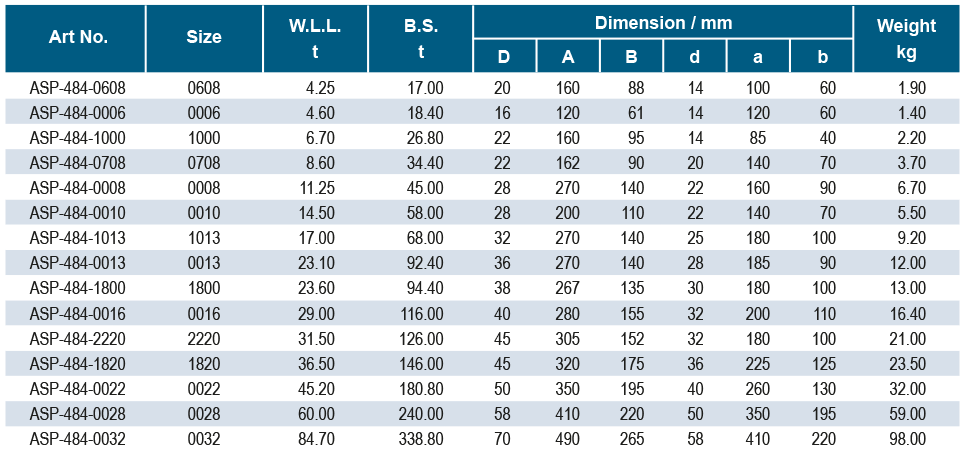

ตารางรายละเอียดและพิกัดการรับน้ำหนัก (ASP-484 Chart)
| Art No. | Size | W.L.L. t | B.S. t | Dimension / mm | Weight kg | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| D | A | B | d | a | b | |||||
| ASP-484-0608 | 0608 | 4.25 | 17.00 | 20 | 160 | 88 | 14 | 100 | 60 | 1.90 |
| ASP-484-0006 | 0006 | 4.60 | 18.40 | 16 | 120 | 61 | 14 | 120 | 60 | 1.40 |
| ASP-484-1000 | 1000 | 6.70 | 26.80 | 22 | 160 | 95 | 14 | 85 | 40 | 2.20 |
| ASP-484-0708 | 0708 | 8.60 | 34.40 | 22 | 162 | 90 | 20 | 140 | 70 | 3.70 |
| ASP-484-0008 | 0008 | 11.25 | 45.00 | 28 | 270 | 140 | 22 | 160 | 90 | 6.70 |
| ASP-484-0010 | 0010 | 14.50 | 58.00 | 28 | 200 | 110 | 22 | 140 | 70 | 5.50 |
| ASP-484-1013 | 1013 | 17.00 | 68.00 | 32 | 270 | 140 | 25 | 180 | 100 | 9.20 |
| ASP-484-0013 | 0013 | 23.10 | 92.40 | 36 | 270 | 140 | 28 | 185 | 90 | 12.00 |
| ASP-484-1800 | 1800 | 23.60 | 94.40 | 38 | 267 | 135 | 30 | 180 | 100 | 13.00 |
| ASP-484-0016 | 0016 | 29.00 | 116.00 | 40 | 280 | 155 | 32 | 200 | 110 | 16.40 |
| ASP-484-2220 | 2220 | 31.50 | 126.00 | 45 | 305 | 152 | 32 | 180 | 100 | 21.00 |
| ASP-484-1820 | 1820 | 36.50 | 146.00 | 45 | 320 | 175 | 36 | 225 | 125 | 23.50 |
| ASP-484-0022 | 0022 | 45.20 | 180.80 | 50 | 350 | 195 | 40 | 260 | 130 | 32.00 |
| ASP-484-0028 | 0028 | 60.00 | 240.00 | 58 | 410 | 220 | 50 | 350 | 195 | 59.00 |
| ASP-484-0032 | 0032 | 84.70 | 338.80 | 70 | 490 | 265 | 58 | 410 | 220 | 98.00 |
⚙️ การใช้งาน: ชุดยกโซ่/สลิง 3 ขา และ 4 ขา
⚙️ พิกัดรับน้ำหนัก (WLL): 4.60 - 84.70 ตัน
⚙️ เกรดความแข็งแรง: ระดับ 8 (Grade 80)
⚙️ กรรมวิธีการผลิต: ตีขึ้นรูป (Forged Alloy Steel)
⚙️ ค่าความปลอดภัย: Safety Factor 4:1
⚙️ การชุบผิว: สีแดงพรีเมียม (Red Painted)
