สเก็นโอเมก้า G209 (ASP-364) พร้อมหมุดเกลียวหมุน รับน้ำหนักสูงสุด 55 ตัน

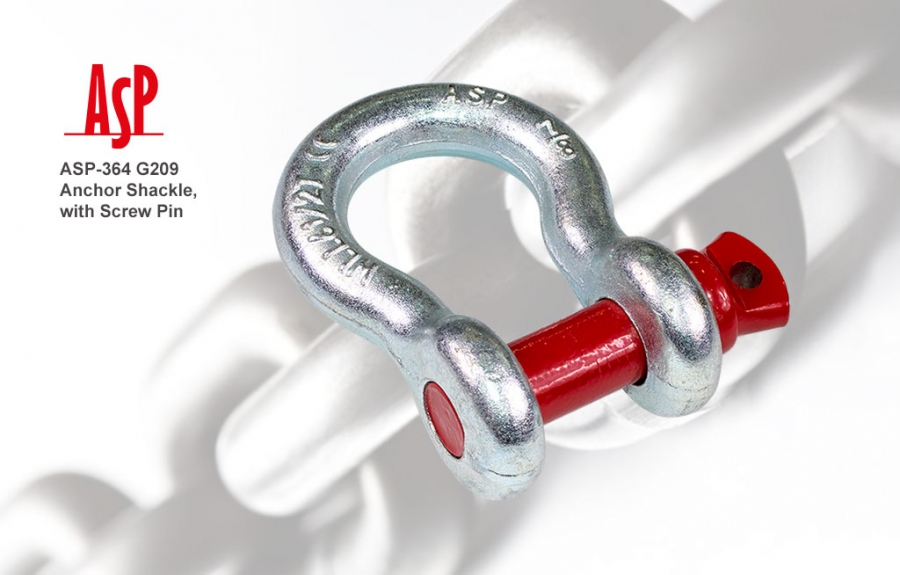

Forged Anchor Shackle with Screw Pin - Model: G209 / ASP-364

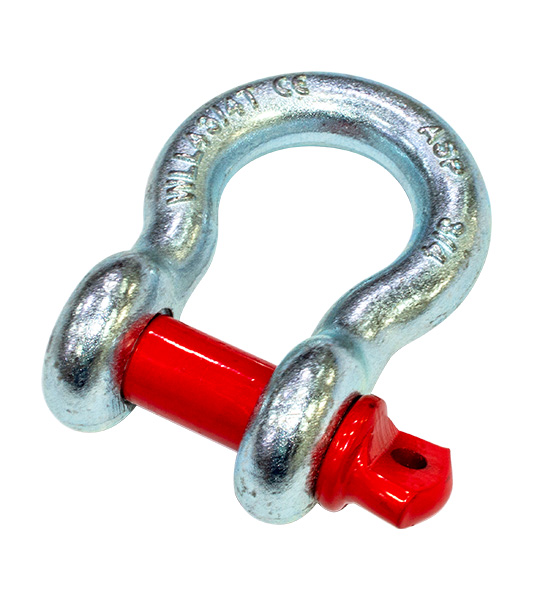

สเก็นโอเมก้า G209 (Anchor Shackle) คืออุปกรณ์เชื่อมต่อพื้นฐานที่มีความสำคัญอย่างยิ่งในงานยก (Lifting) และงานลากจูง (Towing) รูปทรงโอเมก้าถูกออกแบบมาให้มีพื้นที่ภายกว้างกว่าสเก็นตัวดี (Dee Shackle) ช่วยให้สามารถรับแรงดึงได้หลายทิศทางและคล้องกับอุปกรณ์เสริมได้มากกว่า 1 ชิ้น ผลิตจากเหล็กกล้าคาร์บอน (Carbon Steel) คุณภาพสูงผ่านกรรมวิธีการตีขึ้นรูป (Forged) และอบชุบความร้อนเต็มระบบ เสริมความแกร่งด้วยแกนหมุด (Pin) ผลิตจากเหล็กอัลลอย ระบบหมุดเกลียวหมุน (Screw Pin) ช่วยให้การถอดประกอบหน้างานทำได้อย่างรวดเร็ว มั่นใจในความปลอดภัยด้วยมาตรฐานการผลิตระดับสากล
ทำไมต้องเลือกใช้สเก็นโอเมก้า G209 จาก Liftall:

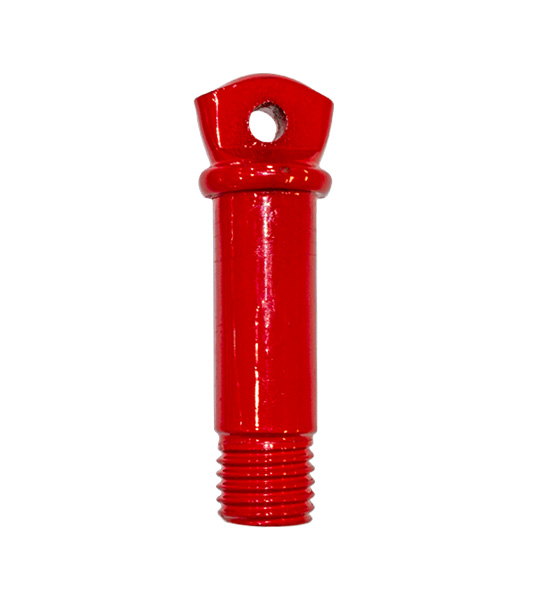

- ✅ Premium Forged Steel: ผลิตจากเหล็กกล้าคาร์บอนตีขึ้นรูป พร้อมแกนหมุดอัลลอย แข็งแรง ทนทานต่อการใช้งานหนัก
- ✅ Screw Pin Convenience: ระบบหมุดเกลียวถอดง่ายด้วยมือหรือคีม ช่วยให้สลับเปลี่ยนอุปกรณ์หน้างานได้รวดเร็ว
- ✅ Crack Detection: ผ่านการตรวจจับรอยร้าว (Crack Detection) ในขั้นตอนผลิต เพื่อความปลอดภัยสูงสุด

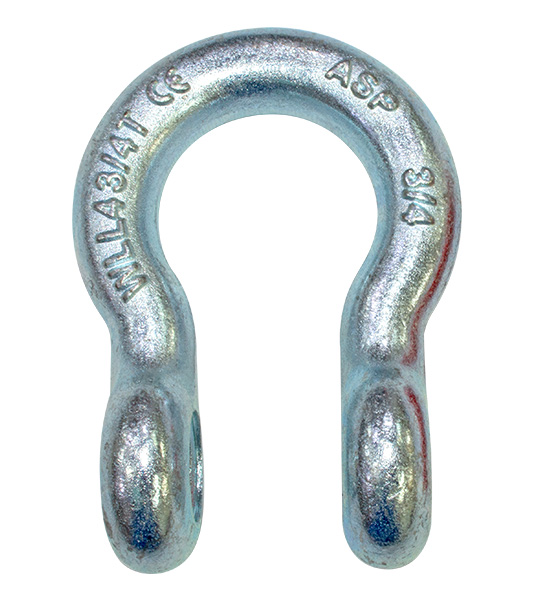

- ✅ Clear Identification: ปั๊มขนาด พิกัดรับน้ำหนัก และเครื่องหมายมาตรฐานบนตัวสเก็นทุกชิ้นเพื่อการตรวจสอบ
- ✅ High Capacity Range: รองรับพิกัดตั้งแต่ขนาดเล็ก 0.33 ตัน จนถึงงานยกยักษ์ใหญ่ระดับ 55 ตัน
- ✅ Safety Factor 4:1: มั่นใจด้วยค่าความปลอดภัย 4 เท่า และผ่านการทดสอบ Proof Load 2 เท่าของพิกัดยก

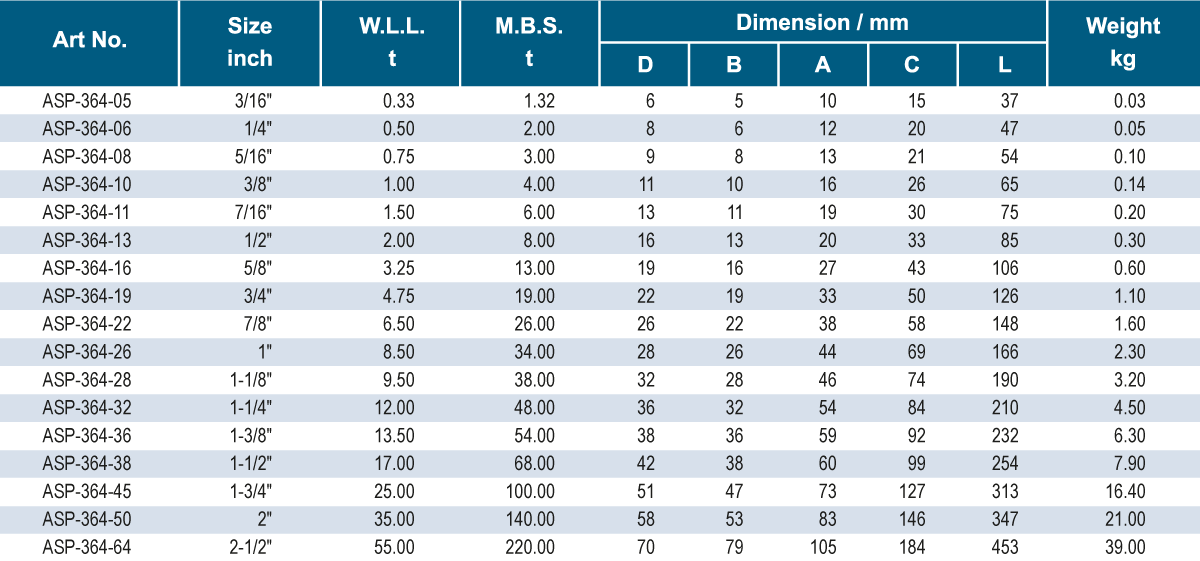

ตารางรายละเอียดและพิกัดการรับน้ำหนัก (G209 Specification Chart)
| Art No. | Size inch | W.L.L. t | M.B.S. t | Dimension / mm | Weight kg | ||||
|---|---|---|---|---|---|---|---|---|---|
| D | B | A | C | L | |||||
| ASP-364-05 | 3/16" | 0.33 | 1.32 | 6 | 5 | 10 | 15 | 37 | 0.03 |
| ASP-364-06 | 1/4" | 0.50 | 2.00 | 8 | 6 | 12 | 20 | 47 | 0.05 |
| ASP-364-08 | 5/16" | 0.75 | 3.00 | 9 | 8 | 13 | 21 | 54 | 0.10 |
| ASP-364-10 | 3/8" | 1.00 | 4.00 | 11 | 10 | 16 | 26 | 65 | 0.14 |
| ASP-364-11 | 7/16" | 1.50 | 6.00 | 13 | 11 | 19 | 30 | 75 | 0.20 |
| ASP-364-13 | 1/2" | 2.00 | 8.00 | 16 | 13 | 20 | 33 | 85 | 0.30 |
| ASP-364-16 | 5/8" | 3.25 | 13.00 | 19 | 16 | 27 | 43 | 106 | 0.60 |
| ASP-364-19 | 3/4" | 4.75 | 19.00 | 22 | 19 | 33 | 50 | 126 | 1.10 |
| ASP-364-22 | 7/8" | 6.50 | 26.00 | 26 | 22 | 38 | 58 | 148 | 1.60 |
| ASP-364-26 | 1" | 8.50 | 34.00 | 28 | 26 | 44 | 69 | 166 | 2.30 |
| ASP-364-28 | 1-1/8" | 9.50 | 38.00 | 32 | 28 | 46 | 74 | 190 | 3.20 |
| ASP-364-32 | 1-1/4" | 12.00 | 48.00 | 36 | 32 | 54 | 84 | 210 | 4.50 |
| ASP-364-36 | 1-3/8" | 13.50 | 54.00 | 38 | 36 | 59 | 92 | 232 | 6.30 |
| ASP-364-38 | 1-1/2" | 17.00 | 68.00 | 42 | 38 | 60 | 99 | 254 | 7.90 |
| ASP-364-45 | 1-3/4" | 25.00 | 100.00 | 51 | 47 | 73 | 127 | 313 | 16.40 |
| ASP-364-50 | 2" | 35.00 | 140.00 | 58 | 53 | 83 | 146 | 347 | 21.00 |
| ASP-364-64 | 2-1/2" | 55.00 | 220.00 | 70 | 79 | 105 | 184 | 453 | 39.00 |
⚙️ มาตรฐานการผลิต: US Standard G209
⚙️ พิกัดรับน้ำหนัก (WLL): 0.33 - 55 ตัน
⚙️ เกรดความแข็งแรง: เกรด 8 (Grade 8)
⚙️ วัสดุ: Carbon Steel Body / Alloy Pin
⚙️ ค่าความปลอดภัย: Safety Factor 4:1
⚙️ การชุบผิว: กัลวาไนซ์ (Galvanized) พร้อมหมุดสีเด่นชัด
